一体式S型密封消除了使用多部件密封时可能出现的安装问题。它可以被拉伸到适当位置，而不会破坏或损害密封件的非挤压元件。
货号:
ESS/ESR付款条款:
T/T原产地:
中国发货港口:
广州订单（最小起订量）:
50S型密封
一体式S型密封消除了使用多部件密封时可能出现的安装问题。它可以被拉伸到适当位置，而不会破坏或损害密封件的非挤压元件。
S-seal密封材料可以承受高达20000 psi的压力和177ºC（350ºF）的温度。
加士特 S-Seals的橡胶材料符合API 6A FF/HH（10%酸性气体）的要求，并符合其他认证，包括ISO 23936-2、NORSOK M-710。

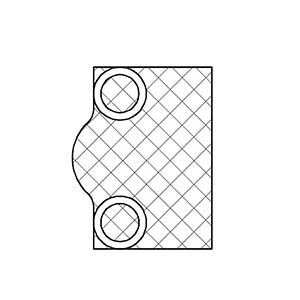

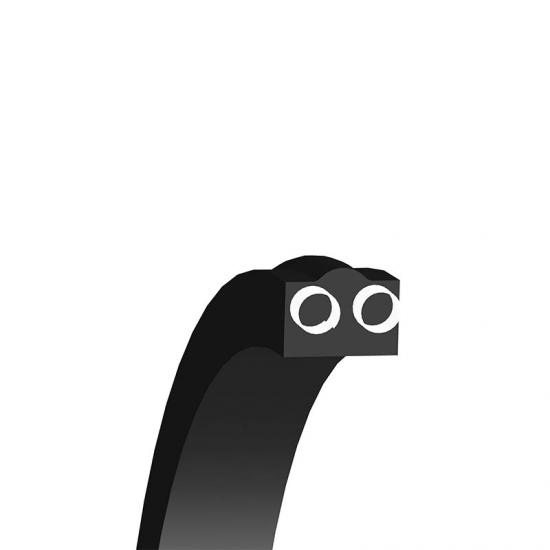

加士特 S-seals有NBR、HNBR、FKM三种材料可供选择，配有2个整体式防挤压弹簧。 可以制造成各种标准或非标准尺寸，使其能够安装到现有的O型圈沟槽中。
加士特 ESS系列适用于活塞。ESR系列适用于杆密封。
 |
优势： 1. 设计可承受20000 psi的压力和350°F的温度 2. 更容易安装、设备组装和维护 3. 专为适应现有的AS568型和ISO 3601-2型凹槽而设计 4. 适用于苛刻井下环境的材料的静态和动态应用 5. 材料经过NORSOK M710 H2S浸渍试验认证 6. 允许密封气体快速减压 |
|
工况 |
||||
|
温度范围 |
压力 |
介质 |
材料 |
|
|
LU, PU, SX |
0~20000 PSI |
油, 水, 气, 硫化氢, 二氧化碳等 |
NBR/HNBR/FKM+
SS316/INCONEL |
|
| 沟槽尺寸设计 | ||||||||||||
|
密封公称截面 |
沟槽轴向深度：E
|
沟槽径向宽度：F
|
总直径挤压间隙：G |
圆角半径 | ||||||||
|
BASE: H max.
沟槽底部内圆角：H |
OUTER: J 沟槽外圆角：J |
|||||||||||
| inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | inch | mm | |
| 0.103 | 2.62 | LONG | 0.260 | 6.60 | 0.094 0.091 | 2.39 2.31 | 0.010 | 0.25 | 0.031 | 0.80 | 0.010 0.005 |
0.25
0.13
|
| 0.256 | 6.50 | |||||||||||
| INTER | 0.201 | 5.10 | - | |||||||||
| 0.197 | 5.00 | |||||||||||
| SHORT | 0.146 | 3.70 | - | |||||||||
| 0.138 | 3.50 | |||||||||||
| 0.13 | 3.53 | LONG | 0.311 | 7.90 | 0.125 0.122 | 3.18 3.10 | 0.012 | 0.30 | ||||
| 0.303 | 7.70 | |||||||||||
| INTER | 0.252 | 6.40 | ||||||||||
| 0.244 | 6.20 | |||||||||||
| SHORT | 0.193 | 4.90 | - | |||||||||
| 0.185 | 4.70 | |||||||||||
| 0.210 | 5.33 | LONG | 0.425 | 10.80 | 0.188 0.184 | 4.78 4.67 | 0.014 | 0.3 | ||||
| 0.417 | 10.60 | |||||||||||
| INTER | 0.354 | 9.00 | ||||||||||
| 0.346 | 8.80 | |||||||||||
| SHORT | 0.283 | 7.20 | ||||||||||
| 0.276 | 7.00 | |||||||||||
| 0.275 | 6.99 | LONG | 0.583 | 14.80 | 0.250 0.245 | 6.35 6.22 | 0.016 | 0.40 | ||||
| 0.575 | 14.60 | |||||||||||
| INTER | 0.480 | 12.20 | ||||||||||
| 0.472 | 12.00 | |||||||||||
| SHORT | 0.378 | 9.60 | ||||||||||
| 0.370 | 9.40 | |||||||||||
