双向活塞密封件

XTP活塞用密封圈是由PTFE活塞密封环、O形圈和星型圈组成，用于液压缸的活塞双向密封，特别适用于分隔两种不同的介质。

货号:
XTP
付款条款:
T/T
价格区间:
1 - 2/$500
原产地:
中国
发货港口:
广州
订单（最小起订量）:
50

联系我们

产品详情

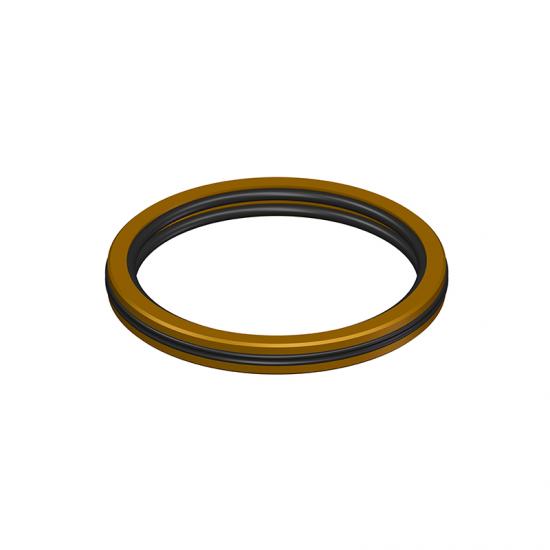

XTP活塞用密封圈

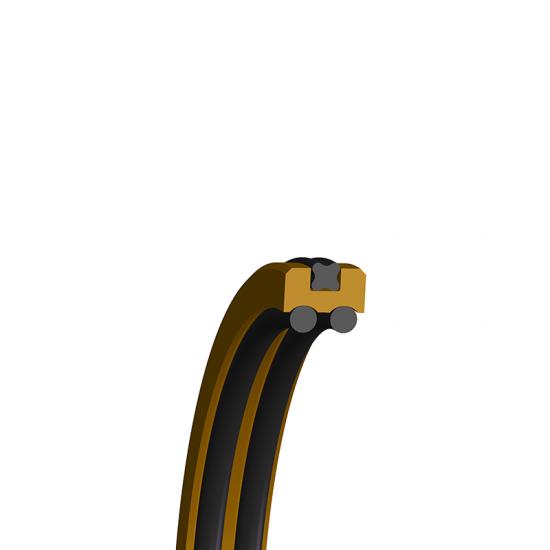

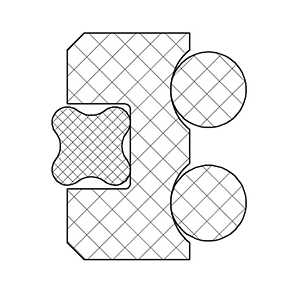

XTP活塞用密封圈是由PTFE活塞密封环、O形圈和星型圈组成，用于液压缸的活塞双向密封，特别适用于分隔两种不同的介质。

优势：

1.可密封两种不同的介质，如：油/气进行双向密封场合；

2低摩擦系数的弹性材料，确保双面密封效果；

3.低透气率，适合很高的压力应用场合；

4.极好的滑行特性，无爬行现象。

5.保压性能好，无内泄。

工况
压力	温度	速度	介质	材料
≤60Mpa	-30~+110℃, -25~+220℃ （取决于 O 形圈材质）	≤3m/s	矿物液压油、气、水	O型圈、X型圈：NBR、A70±5、FKM、A75±5

应用：

适用于双向运动的活塞式蓄能器及位置控制油缸，如压机、机床、制鞋机械等重载及大直径的应用场合。

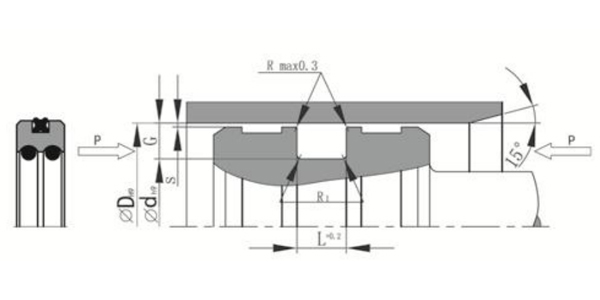

尺寸：

直径：φ40-φ700mm


NO.	系列号	缸孔直径 D,mm	沟槽直径 d,mm	沟槽宽度 L,mm	O形圈尺寸 mm	星型圈尺寸 mm
1	XTP0040AP2G01	40	30	6.3	29.82x2.62	34.65x1.78
2	XTP0042AP2G01	42	32	6.3	31.42x2.62	37.82x1.78
3	XTP0045AP2G01	45	35	6.3	34.59x2.62	37.82x1.78
4	XTP0048AP2G01	48	38	6.3	37.77x2.62	41.00x1.78
5	XTP0050AP2G01	50	40	6.3	39.34x2.62	44.17x1.78
6	XTP052AZP2G01	52	42	6.3	40.94x2.62	47.35x1.78
7	XTP055AZP2G01	55	45	6.3	44.12x2.62	50.52x1.78
8	XTP060AZP2G01	60	50	6.3	48.90x2.62	53.70x1.78
9	XTP063AZP2G01	63	53	6.3	52.07x2.62	56.87x1.78
10	XTP065AZP2G01	65	55	6.3	53.64x2.62	60.05x1.78
11	XTP070AZP2G01	70	60	6.3	58.42x2.62	63.22x1.78
12	XTP075AZP2G01	75	65	6.3	63.17x2.62	69.57x1.78
13	XTP080BZP2G01	80	67	8.3	66.27x3.53	71.12x2.62
14	XTP085BZP2G01	85	72	8.3	69.44x3.53	75.87x2.62
15	XTP090BZP2G01	90	77	8.3	75.79x3.53	82.22x2.62
16	XTP095BZP2G01	95	82	8.3	78.97x3.53	82.22x2.62
17	XTP100BZP2G01	100	87	8.3	85.32x3.53	88.57x2.62
18	XTP105BZP2G01	105	92	8.3	91.67x3.53	94.92x2.62
19	XTP110BZP2G01	110	97	8.3	94.84x3.53	101.27x2.62
20	XTP115BZP2G01	115	102	8.3	101.19x3.53	107.62x2.62
21	XTP120BZP2G01	120	107	8.3	104.37x3.53	107.62x2.62
22	XTP125BZP2G01	125	112	8.3	110.72x3.53	113.97x2.62
23	XTP130BZP2G01	130	117	8.3	113.89x3.53	120.32x2.62
24	XTP135CZP2G01	135	117	12.3	113.67x5.33	123.42x3.53
25	XTP140CZP2G01	140	122	12.3	120.02x5.33	126.60x3.53
26	XTP150CZP2G01	150	132	12.3	129.54x5.33	136.12x3.53
27	XTP160CZP2G01	160	142	12.3	139.07x5.33	145.65x3.53
28	XTP170CZP2G01	170	152	12.3	148.49x5.33	158.35x3.53
29	XTP180CZP2G01	180	162	12.3	158.12x5.33	164.70x3.53
30	XTP190CZP2G01	190	172	12.3	170.82x5.33	177.40x3.53
31	XTP200CZP2G01	200	182	12.3	177.17x5.33	183.75x3.53
32	XTP210CZP2G01	210	192	12.3	189.87x5.33	196.45x3.53
33	XTP220CZP2G01	220	202	12.3	196.22x5.33	202.80x3.53
34	XTP230CZP2G01	230	212	12.3	208.92x5.33	215.50x3.53
35	XTP240CZP2G01	240	222	12.3	221.62x5.33	215.50x3.53
36	XTP250CZP2G01	250	232	12.3	227.97x5.33	234.55xx3.53
37	XTP280CZP2G01	280	262	12.3	253.37x5.33	266.29x3.53
38	XTP300CZP2G01	300	282	12.3	278.77x5.33	278.99x3.53
39	XTP320CZP2G01	320	302	12.3	291.47x5.33	304.39x3.53
40	XTP350CZP2G01	350	332	12.3	329.57x5.33	329.79x3.53
41	XTP400CZP2G01	400	382	12.3	380.37x5.33	380.57x3.53
42	XTP420CZP2G01	420	402	12.3	405.26x5.33	380.59x3.53
43	XTP450CZP2G01	450	432	12.3	430.66x5.33	430.66x3.53
44	XTP480DZP2G01	480	449	16.3	433.36x6.99	456.06x5.33
45	XTP500DZP2G01	500	469	16.3	468.76x6.99	456.06x5.33
46	XTP600DZP2G01	600	569	16.3	557.66x6.99	557.58x5.33
47	XTP700DZP2G01	700	669	16.3	658.88x6.99	658.88x5.33
