闸阀阀座内/外密封

内径/外径端面密封是弹簧蓄能的唇形密封，可提高闸阀的闸门和阀座的使用寿命。

联系我们

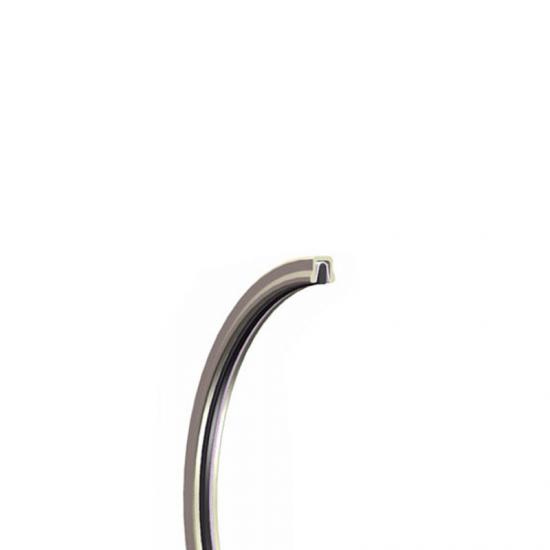

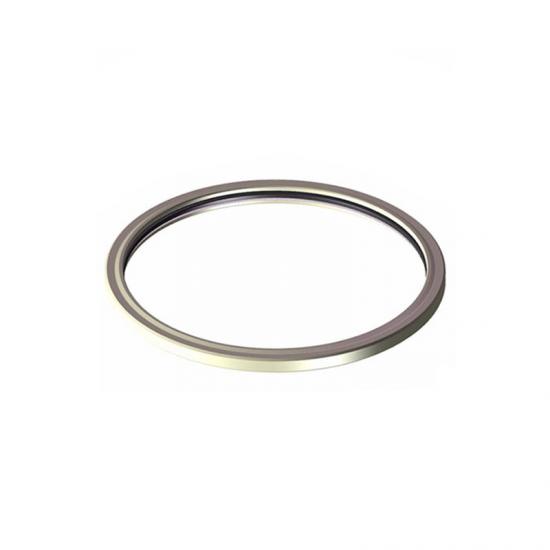

PEEK OFS ID 端面密封件

内径/外径端面密封是弹簧蓄能的唇形密封，可提高闸阀的闸门和阀座的使用寿命。

它是一种端面机械密封，具有刚性和柔性元件，在密封界面处提供一致的密封预紧力。

密封由PEEK壳体和耐腐蚀金属弹簧组成。一种常见的选择是由PEEK壳体配套Elgiloy弹簧。这是非常耐用的组合，可以承受最恶劣的条件。当条件不是极端的情况，更具成本效益的材料选择是使用不锈钢弹簧。

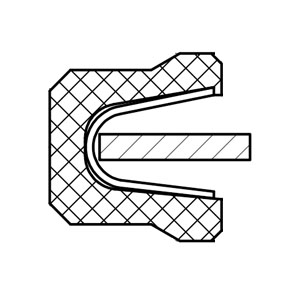

V形弹簧被用作受力元件，密封夹套采用PEEK材料，具有良好的防渗漏和抗挤压性能。作为阀座密封件，广泛应用于高压阀门。通常，阀座密封是由内径面密封和外径面密封组合使用。

优势：

1. 尺寸范围为 1-13/16” 至 7-1/16”

2. 压力范围为 5,000-25,000 PSI

3. 通过PR2 测试

工况
工作压力	工作温度	工作介质	材料
5000~25000PSI	PU, LU, PX, LX	液压油，原油，含硫油气，硫化氢，海水	PEEK+Elgiloy/SS steel+Filled PTFE

应用：
FLS阀, FLS-R阀

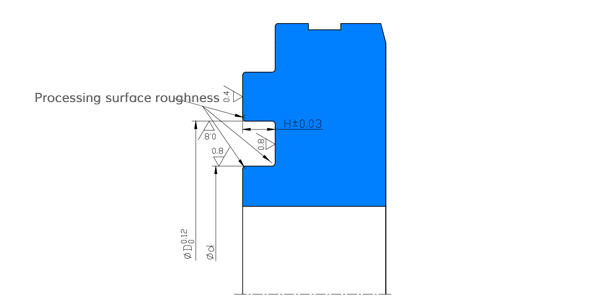

阀门通径		压力等级		阀门内圈
英制（Inch）	公制（MM）	psi	Mpa	沟槽外径	沟槽内径	沟槽深度
1-13/16"	46	10K/15K	70/105	64.34mm (2.533in)	57.15mm (2.250in)	3.10mm (0.122in)
2-1/16"	52	2K/3K/5K/10K	14/21/35/70
2-1/16"	52	15k	105
2-9/16"	65	3K/5k	21/35	92.58mm (3.645in)	85.09mm (3.350in)
2-9/16"	65	10k	70	77.29mm (3.043in)	70.00mm (2.756in)
2-9/16"	65	15k/20K	105/140	95.25mm (3.750in)	86.16mm (3.392in)
3-1/16"	78	10k/15K/20K	70/105/140	92.58mm (3.645in)	85.09mm (3.350in)
3-1/8"	80	2K/3K/5K	14/21/35	92.58mm (3.645in)	85.09mm (3.350in)
4-1/16"	103	3K/5K	21/35	118.01mm (4.646in)	110.49mm (4.350in)
4-1/16"	103	10k	70	118.01mm (4.646in)	110.49mm (4.350in)
4-1/16"	103	15K	105	120.70mm (4.750in)	111.10mm (4.370n)
5-1/8"	130	5k	35	149.20mm (5.874in)	139.70mm (5.500in)
6-3/8"	162	3k/5K	21/35	184.15mm (7.250in)	169.85mm (6.687in)
7-1/16"	180	3k/5K	21/35	184.15mm (7.250in)	169.85mm (6.687in)
7-1/16"	180	5K/10K	35/70	203.20mm (8.000in)	189.71mm (7.469in)	4.70mm (0.185in)
